Un surtidor de alto caudal para las tareas de repostaje más exigentes: dos grupos de bomba CP8 de servicio pesado, dos caudalímetros J6 y una pistola de alto caudal de 2 pulgadas sobre un único patín abierto. El caudal conmuta entre un modo de bomba simple de ~120 L/min y un modo de doble bomba de ~210 L/min. 380 V, precisión de medida ±0,30%.
Todo lo que hace de este un surtidor de alto caudal va montado en paralelo dentro del bastidor: dos bombas combinadas CP8, dos caudalímetros J6, una electroválvula D40 y válvulas de retención de acero inoxidable, conectados a una única línea de 1,5 pulgadas que termina en una pistola de alto caudal de 2 pulgadas.
| Modos de caudal | ~120 L/min (bomba simple) / ~210 L/min (bombas dobles) |
| Configuración de bomba | Bombas combinadas CP8 dobles |
| Medición | Caudalímetros J6 dobles |
| Línea de válvulas | Electroválvula D40 + válvulas de retención de acero inoxidable |
| Pistola | Pistola de alto caudal de 2 pulgadas en acero inoxidable |
| Bastidor | Bastidor industrial de patín abierto, 1200 × 600 × 1800 mm |
| Motores | Dobles de 1,1 kW, 380 V |
| Antiexplosión | Ex d mb IIA T4 Gb (CE011195) |
Las dos bombas CP8 funcionan una a la vez o juntas, así la misma máquina cubre el repostaje diario y la carga a granel sin una segunda instalación.
Un grupo de bomba CP8 funciona solo. Menor consumo y chorro más suave para el repostaje diario de camiones, generadores y equipos de obra — el modo en que la mayoría de los sitios lo dejan.
Ambas bombas CP8 funcionan en paralelo. Reduce a la mitad el tiempo de llenado de cisternas y camiones cuando la cola es larga o el tanque es grande.
Seis vistas de una unidad de producción actual, fotografiadas en el taller antes del embalaje.
La unidad completa de patín abierto: manguera de entrega, soporte de pistola y compartimento de bombas dobles en un bastidor soldado.
Válvula de entrada de latón, tubería de acero inoxidable y los caudalímetros J6 dobles en la bandeja superior — uno por línea de bomba.

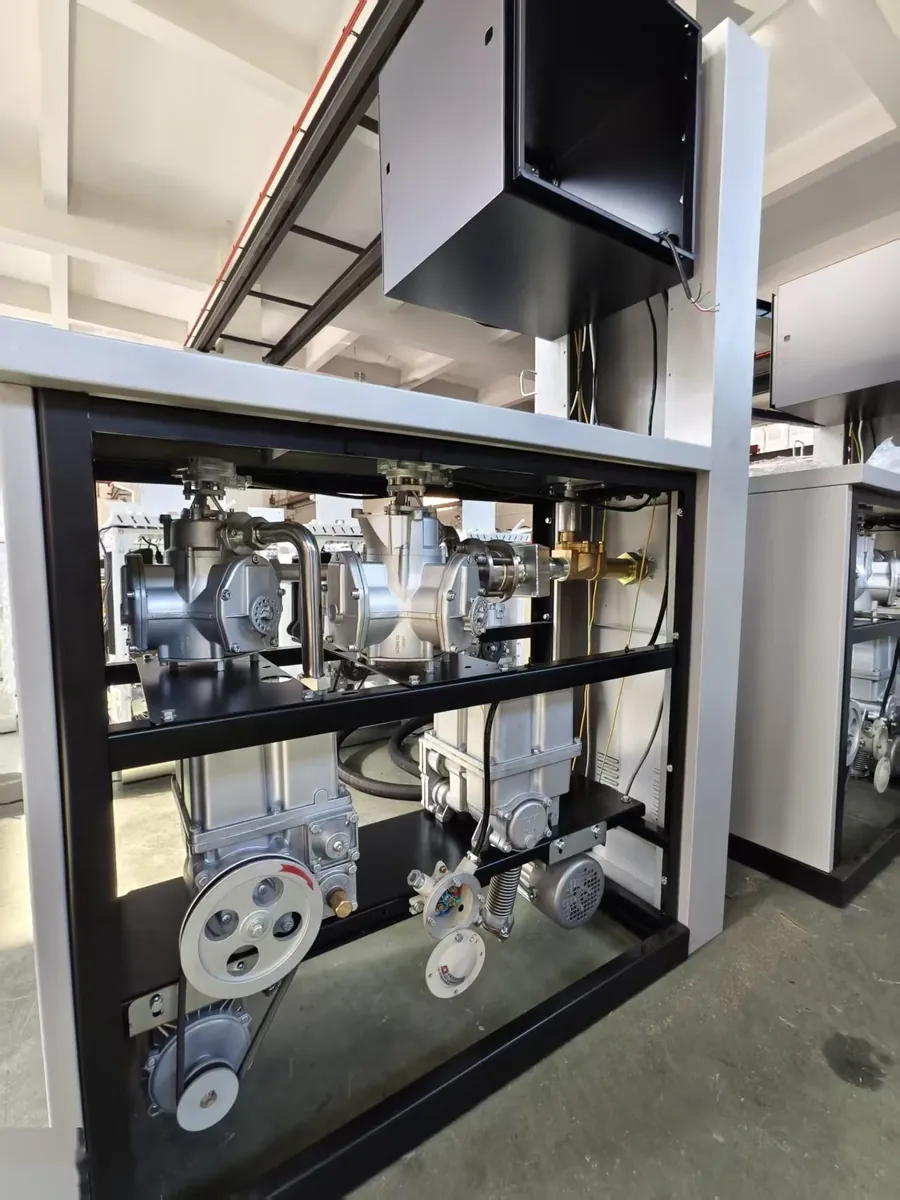

Las dos bombas combinadas CP8 con motores de 1,1 kW por correa bajo la bandeja de medidores, sobre soportes antivibratorios.
La pistola de 2 pulgadas en acero inoxidable es la razón por la que toda la línea está sobredimensionada — pasa el doble de área que una pistola estándar de 1 pulgada.

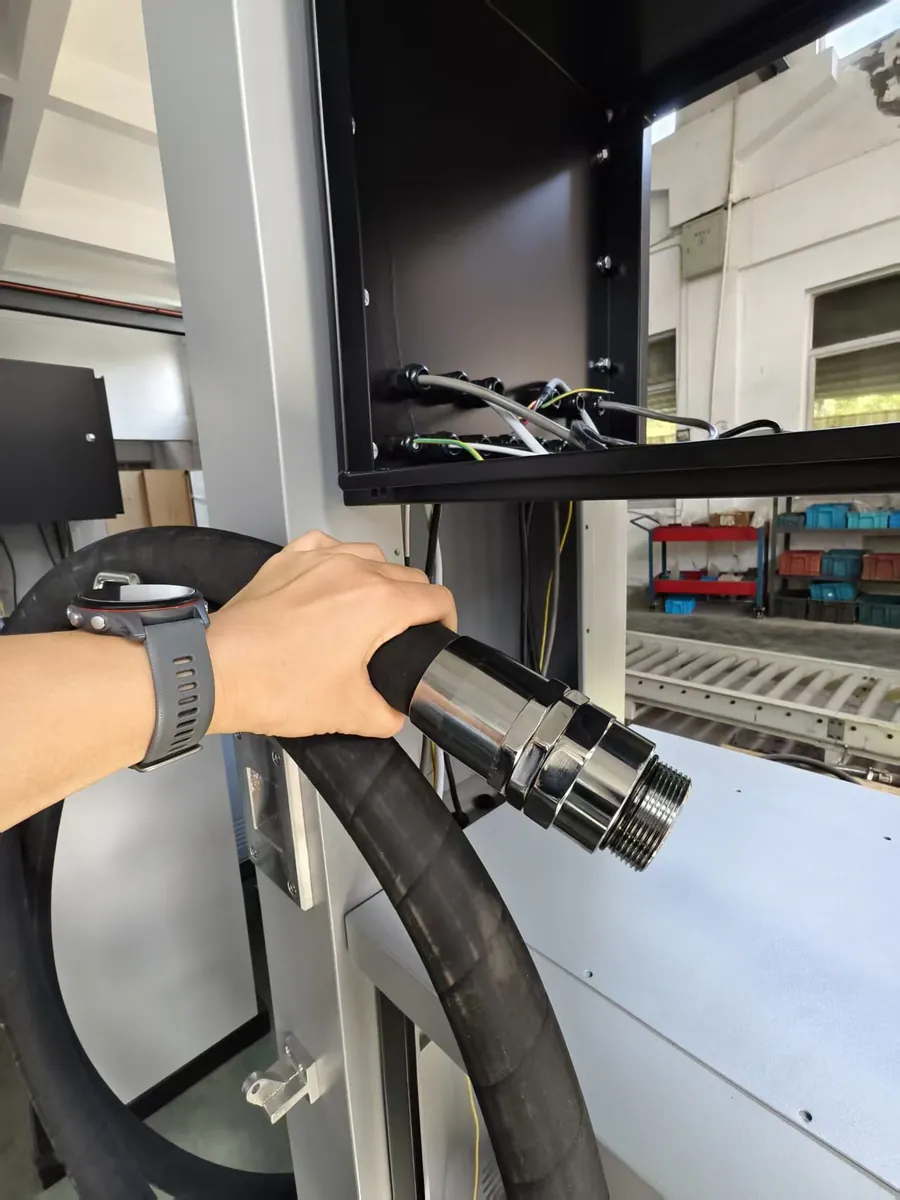

Manguera de entrega de 1,5 pulgadas con racor giratorio de acero inoxidable; el cableado entra en la cabeza a través de una caja de conexiones antideflagrante.

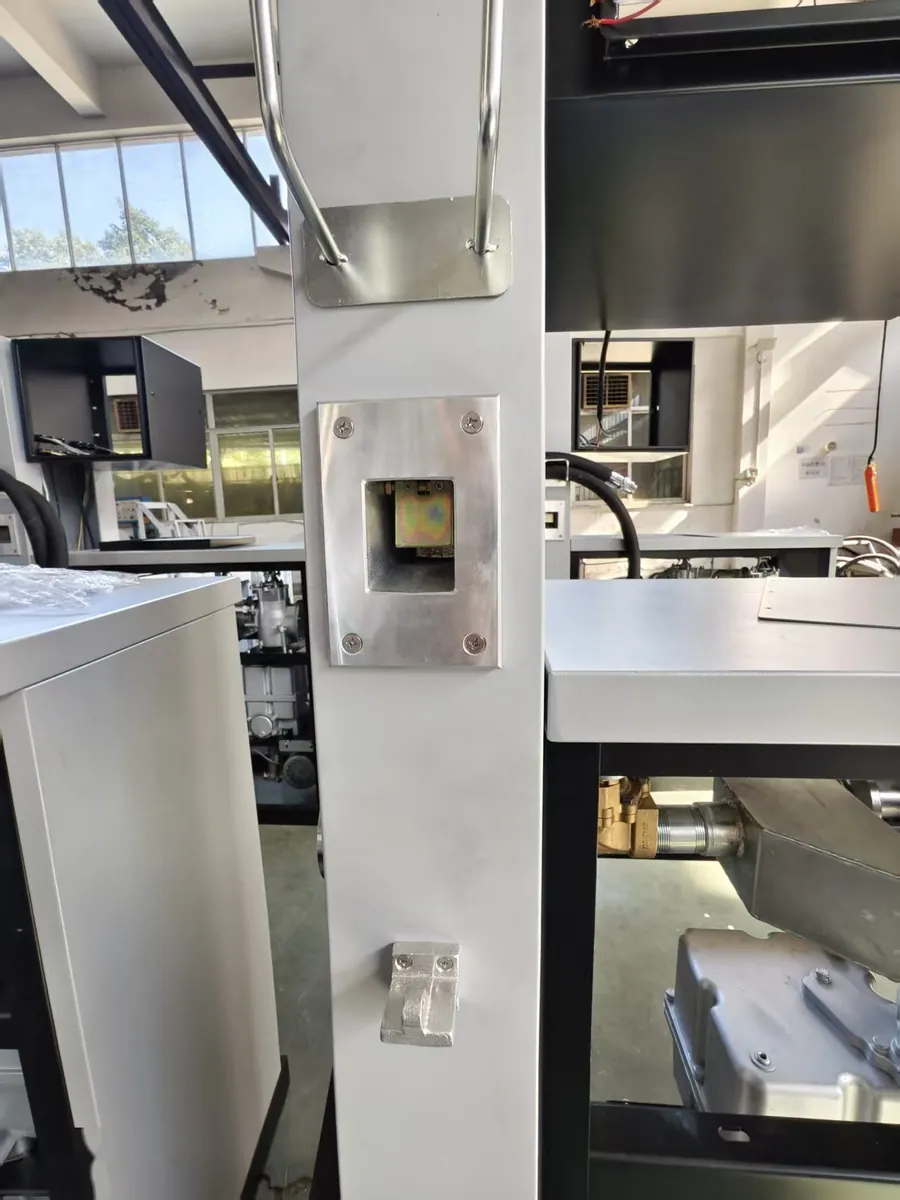

Caja de conexiones de acero inoxidable y soporte de pistola en la columna — sin cables sueltos, nada que enganche la manguera.
| Componente | Cant. | Notas |
|---|---|---|
| Bastidor industrial de patín | 1 | Patín abierto, soldado |
| Motor eléctrico, 380 V · 1,1 kW | 2 | Uno por bomba |
| Bomba combinada CP8 | 2 | Bomba y separador de aire combinados |
| Caudalímetro J6 | 2 | Uno por línea de bomba |
| Electroválvula D40 | 1 | Control de entrada |
| Tubería interna, adaptador y racor de salida | 1 juego | Acero inoxidable |
| Tubería de salida de combustible de 1,5 pulgadas | 1 | — |
| Pistola de alto caudal de 2 pulgadas | 1 | Acero inoxidable |
| Cabezal electrónico de 200 L con una pistola | 1 | Visualización de total, precio y preajuste |
| Manguera corrugada flexible de 200 mm | 2 | Accesorios |
| Válvula de retención de acero inoxidable | 2 | Uno por línea de bomba |
El patín de bombas dobles despachando en nuestro taller. Más vídeos del producto en nuestro canal de YouTube.
Surtidor de combustible de alto caudal —ver en YouTube
Valores nominales de la configuración de 120/210 L/min. El voltaje del emplazamiento y la longitud de la manguera se fabrican por encargo.
| Dimensiones (largo × ancho × alto) | 1200 × 600 × 1800 mm |
| Alimentación eléctrica | 380 V, motores dobles de 1,1 kW |
| Caudal | ~120 L/min (bomba simple) / ~210 L/min (bombas dobles) |
| Cantidad mínima medida | 5 L |
| Error máximo admisible de medición | ±0.30% |
| Ruido | ≤80 dB(A) |
| Vacío de entrada | ≥54 kPa |
| Presión de salida de la bomba | ≤0.3 MPa |
| Rango de ajuste del precio unitario | 0.00–9999.99 |
| Rango de preajuste | 1–999999.99 L / 1–999999.99 |
| Conexión de salida | Tubería de 1,5 pulgadas, pistola de 2 pulgadas |
Las decisiones que importan cuando un surtidor trabaja todo el día a 120 L/min o más.
Los dos grupos de bomba CP8 comparten el trabajo en modo de bomba doble y se respaldan en modo de bomba simple: si una línea necesita servicio, el surtidor sigue despachando por la otra.
Sin paneles de gabinete que retirar. Bombas, medidores, filtros y cableado quedan a la vista, de modo que un técnico lo ve y lo alcanza todo en minutos.
La electroválvula D40, las válvulas de retención de acero inoxidable, las mangueras corrugadas y la pistola de 2 pulgadas se entregan con el patín — un solo envío, una sola instalación.
Un surtidor de alto caudal es un surtidor con una potencia muy superior a los 40–60 L/min de una máquina comercial estándar — típicamente 120 L/min o más. Este modelo de patín abierto funciona a ~120 L/min con una bomba y a ~210 L/min con las dos bombas CP8, dimensionado para camiones de obra, carga de cisternas e islas privadas de depósito.
Las dos bombas CP8 funcionan una a la vez o juntas. Use una para el repostaje diario a ~120 L/min, o las dos a ~210 L/min cuando espera una cisterna o un camión de obra. El modo se selecciona en la máquina — sin cambios de hardware entre trabajos.
380 V trifásica, moviendo dos motores de bomba de 1,1 kW. Indíquenos el voltaje de su emplazamiento al pedir presupuesto y fabricaremos para igualarlo — otros voltajes disponibles bajo pedido.
El error máximo admisible de medición es ±0,30%. La cantidad se mide con dos caudalímetros J6 con una cantidad mínima medida de 5 L, y el cabezal electrónico admite preajustes de 1 a 999999,99 L.
La configuración estándar está pensada para gasóleo y combustibles ligeros similares. Díganos su medio y confirmaremos la compatibilidad de bomba, junta y válvula antes de presupuestar.
Sí. Fabricamos surtidores de alto caudal bajo marcas de clientes como OEM — el color del gabinete, el logotipo y los manuales pueden llevar su identidad.
Los mismos componentes están disponibles por separado para flotas y empresas de servicio.
El caudalímetro volumétrico montado en este surtidor, 5–160 L/min.
Pistola de alto caudal de 2 pulgadas para el repostaje de cisternas y maquinaria pesada.
Caja de conexiones Ex para el cableado del surtidor — la misma familia montada en la columna.
Cuéntenos su caudal punta, tamaños de tanque y voltaje del emplazamiento — confirmaremos la configuración de 120/210 L/min y presupuestaremos en 24–48 horas.
